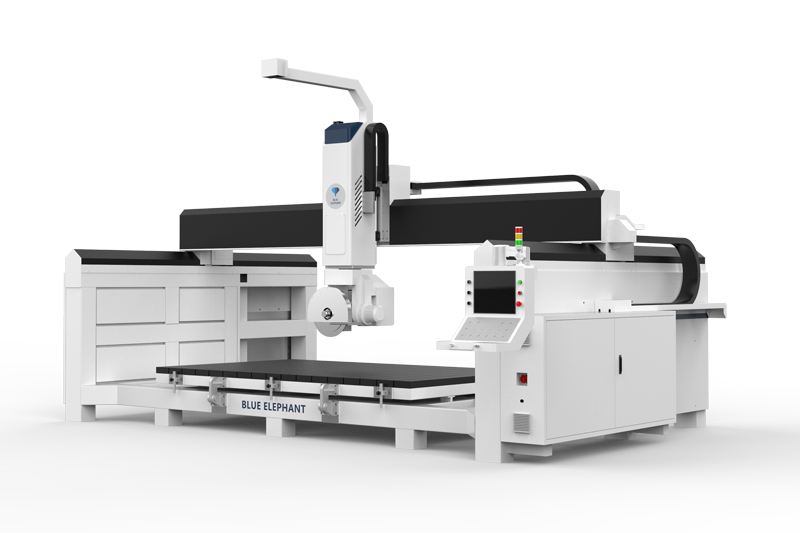

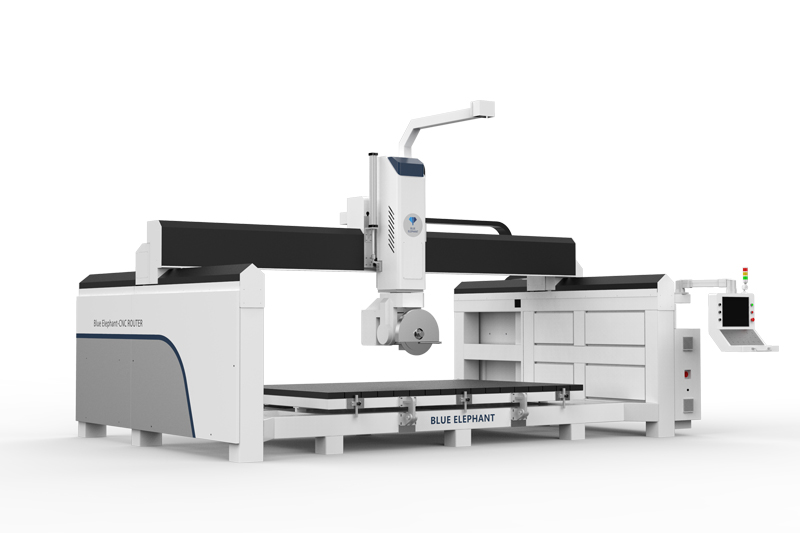

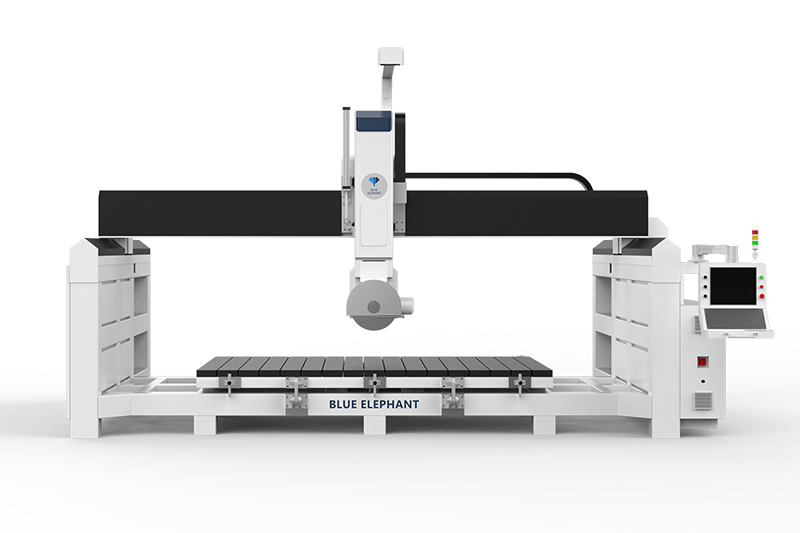

ES5-3220 五轴桥切锯
视频介绍
功能特性

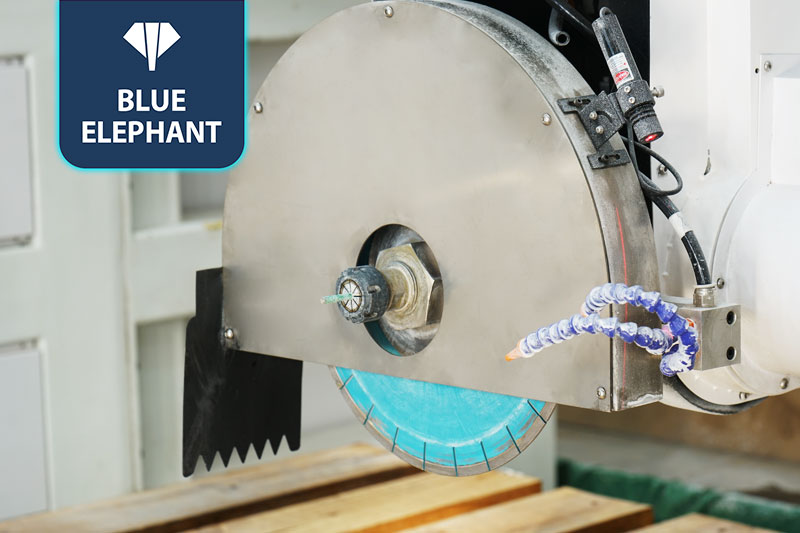

1、五轴桥式锯片可倾斜45°,切割标准尺寸板材,实现四边倒角、平面开槽、挖盆孔等功能。

2、桥式锯工作台可翻转85°,方便石材装卸。

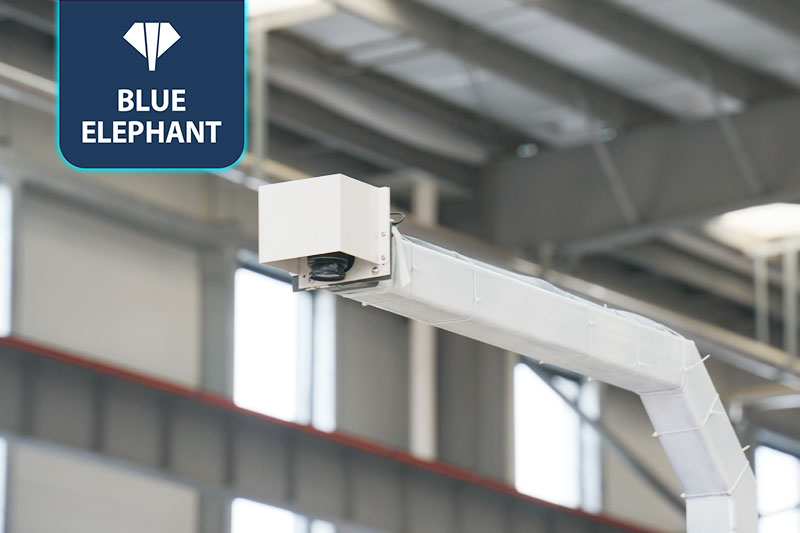

3、红外线头可以定位切割位置,使切割更快、更准确。

4、自动吸盘可移动板材,避免锯切。


机器参数
ES5-3220五轴桥切锯
行程三轴3200*2000*350mm
C轴±360°
A轴0-90°
快移速度X轴30m\min
Y轴30m\min
Z轴15m\min
伺服电机X轴、Y轴1.3KW绝对值伺服电机
Z轴1.3KW绝对值伺服电机(带抱闸)
A轴、C轴1KW绝对值伺服电机
导轨Y30轨
X30轨
Z30轨
齿条X、Y2M
台面结构方木
台面大小3200×2000mm
翻转角度0-85°
反转重量800KG
锯片大小350-450mm
最大加工厚度100mm
丝杠Z3210mm
减速机X/Y轴 新宝减速机
锯片电机22KW锯片电机

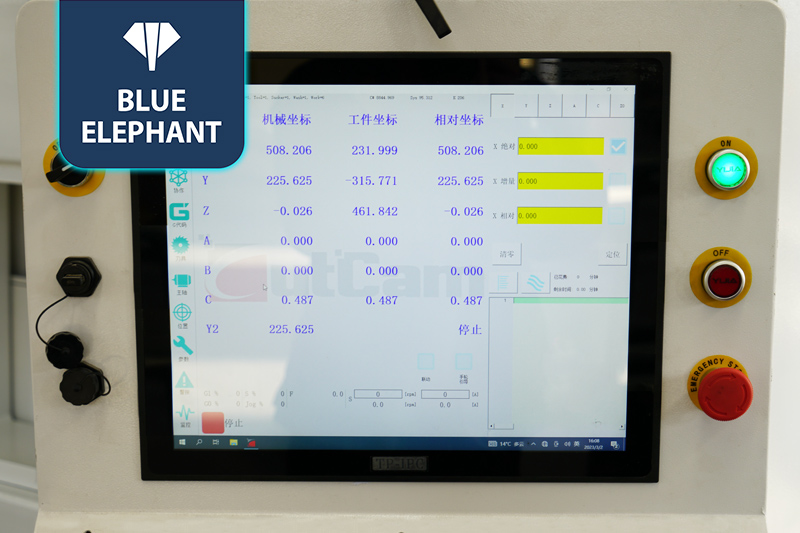

操作系统杏耀定制系统
低压电器施耐德
工作气压0.6-0.8Mpa
设备电压380V/3P/50HZ


零配件
