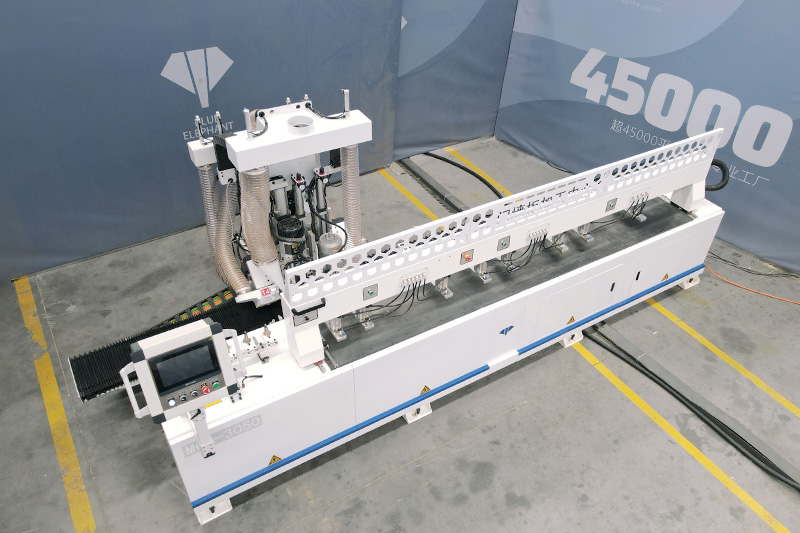

EM610门墙柜一体机
视频介绍
功能特性

1、多主轴实现不同的加工工艺:

5.5KW长川换刀主轴:拉直器、子母拉手、牛角拉手、锁孔、火箭拉手槽、铰链孔、正面开槽、半圆拉手槽等。

水平主轴:锁孔、合页孔、侧面开槽、三合一孔。

斜边拉米诺主轴、引孔主轴、斜边切割主轴。

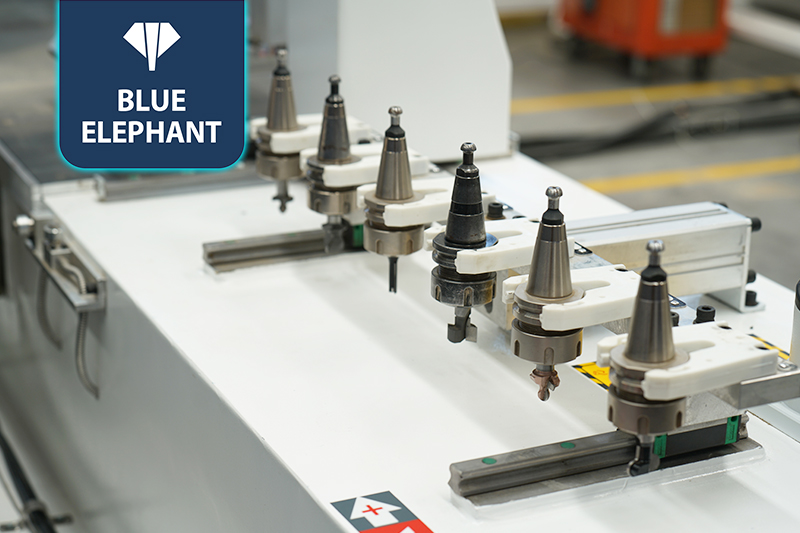

2、配备八把换刀刀库,加工工艺类型丰富,可按照不同工艺需求快速切换刀具。

3、配备水平、垂直两个方向的对刀仪,比人工对刀精度高2倍,速度高1倍。

4、板材测厚功能,自动检测板件厚度,可根据板材实际厚度自动调整刀具;检测精度高,检测误差小于0.1mm。

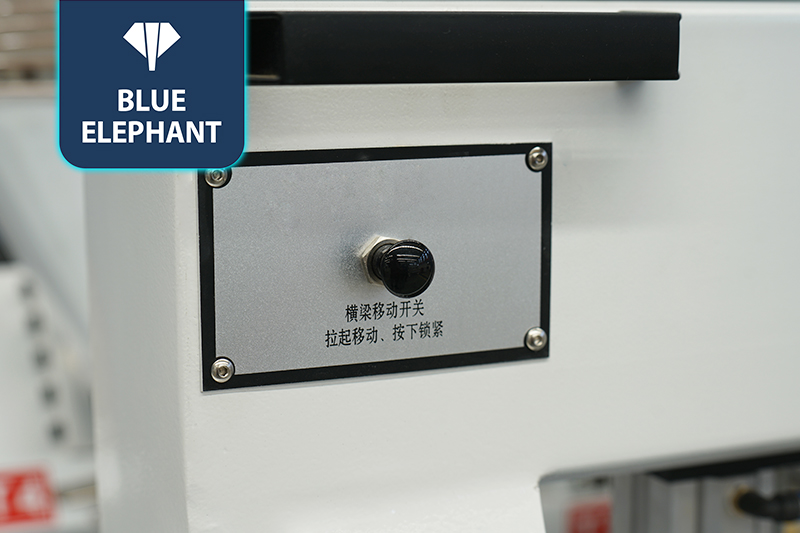

5、横梁自动调节装置,根据板件宽度大小或加工位置,自动调整。

6、配备八组压料气缸,压料装置移动方便,压板采用柔性防滑材料,防止伤板、跑板。

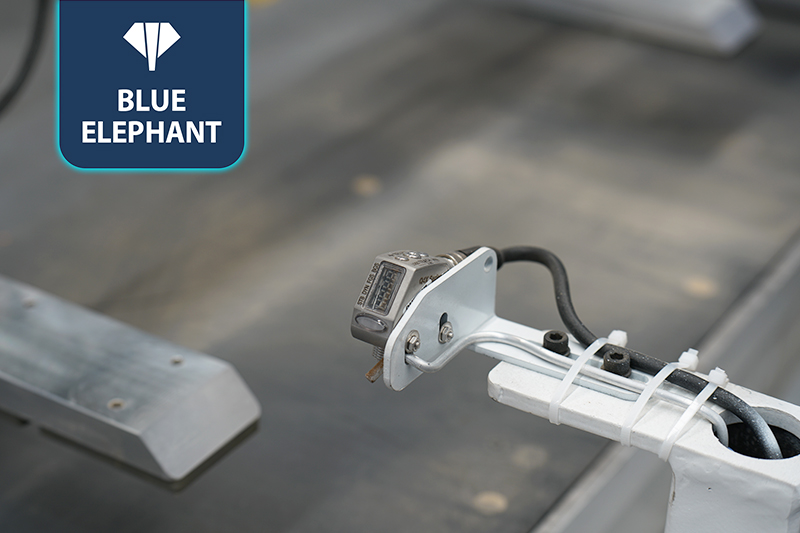

7、支持xml、mpr 等软件格式。一键扫码加载文件,板件自动呈现,加工一目了然。刀路优化,杜绝崩边,减少刀路次数,提高效率。激光夹持,板长自动测量,自动匹配加工项。自带参数化模板,满足加工要求,即使没有软件,设备照样可以使用。

机器参数
产品名称EM610门墙柜一体机
加工长度250-3050mm
最大加工宽度180mm
最小加工板材宽度50mm(25mm厚度以下)
加工厚度10-60mm
系统杏耀定制门墙一体机系统
换刀主轴长川5.5KW ISO换刀主轴,配备八把刀库
侧面水平主轴杰斯特4.5KW风冷主轴x2
45°拉米诺主轴长川2.2KW直角主轴
斜边拉米诺引孔主轴杰斯特800W圆形风冷主轴

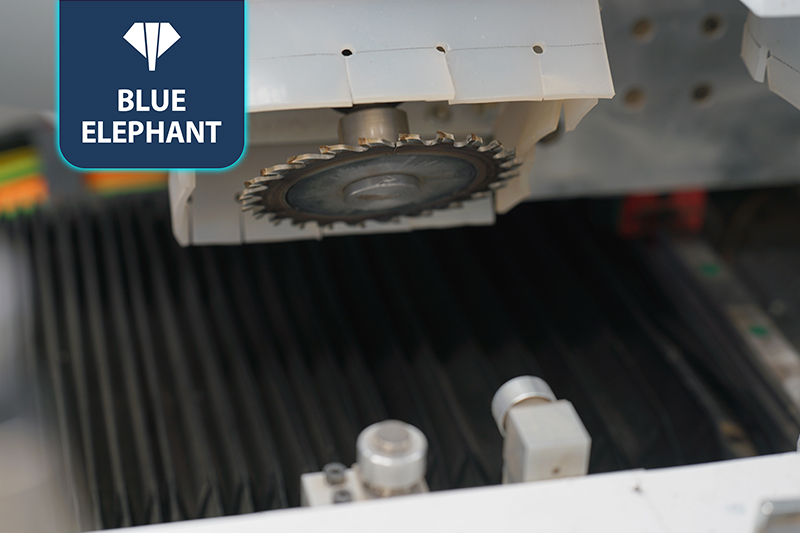

45°锯片主轴杰斯特4.5KW风冷主轴
伺服电机850W台达伺服电机
导轨台湾鼎瀚 Y轴30,X/Z轴25
齿条台湾精特M2
丝杠Z轴3205,X轴2510
减速机日本新宝1:8
变频器富凌7.5KW+2.2KW
占地尺寸5850mmx3000mm
整机功率约12KW
整机重量约2000kg
零配件

EM610门墙柜一体机
   EM610门墙柜一体机
   EM610门墙柜一体机
   EM610门墙柜一体机
   EM610门墙柜一体机
   EM610门墙柜一体机
